高清规格书
通用行业型号：HSCPCF-50-2L
国际型号：50-120-1P1/L
产品类别
半柔型
介质结构
藕芯
介质材质
PTFE
特性阻抗
50Ω
护套材质
FEP
编织结构
单层编织
编织材质
镀锡铜编织
规格

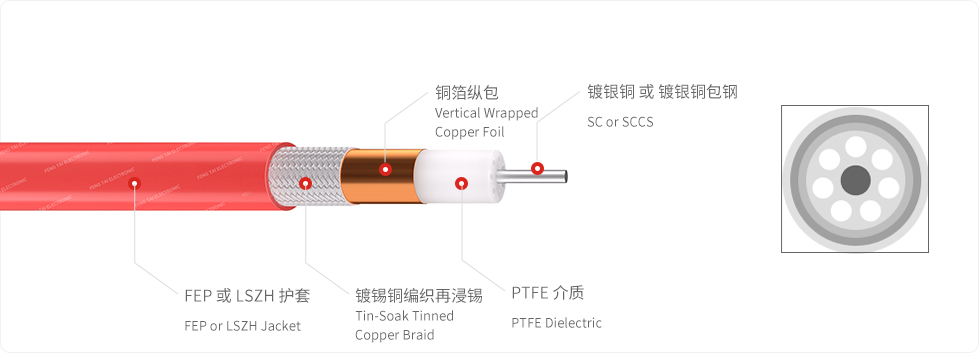

规格 | 材质 | 标称厚度 | 直径(mm) |
导体 | 镀银铜SC | ---- | 0.82±0.02 |
镀银铜包钢SCCS | ---- | 0.82±0.02 | |
介质 | 聚四氟乙烯PTFE | ---- | 2.35±0.05 |
屏蔽层 | 铜箔纵包Copper Foil + 镀锡铜编织再浸锡TTCB | ---- | 2.95±0.10 |
护套 (电缆外径OD) | 聚全氟乙丙烯FEP | 0.20 | 3.50± 0.10 |
低烟无卤聚烯烃LSZH | 0.25 | 3.60± 0.15 |
*TTCB: Tin-Soak Tinned Copper Braid; SC: Silver-Coated Copper; SCCS: Silver-Coated Copper Clad Steel
电气性能
特性阻抗 | Ω | 50±2 | 额定耐电压 | V-DC | 1000 | |
标称电容 | pF/m | 86.5 | 工作温度 | FEP 护套 -55~+150 ℃ LSZH护套 -40~+85 ℃ | ||
标称速比VoP | ％ | 78.0 | 镀银铜导体直流电阻 (20℃) | Ω/km | ≤36.47 | |
延时 | ns/m | 4.7 | ||||
相位差 | ° | 1440±4 | 镀银铜包钢导体直流电阻 (20℃) | Ω/km | ≤91.90 | |
截止频率 | GHz | 36 | ||||
屏蔽衰减 | dB | ≥ 100 | 绝缘电阻 (20℃) | MΩ.Km | ≥5000 | |
三阶交调 IP3 | dBm | ≤-160 | ||||
回波损耗和驻波比
频率(MHz) | 回波损耗 | 频率(MHz) | 驻波比 VSWR | |
100~1000 | ≥26.5 | 0~3000 | ≤1.10 | |
1000~3000 | ≥24.0 | 3000~6000 | ≤1.22 | |
3000~6000 | ≥20.0 |
衰减常数 (@20°C) dB/m
频率(MHz) | 最大衰减(dB/m) |
800 | 0.38 |
1000 | 0.43 |
1800 | 0.60 |
2000 | 0.63 |
2200 | 0.73 |
3800 | 0.92 |
6000 | 1.20 |
机械性能
单次最小弯曲半径 | mm | 10 | |
多次最小弯曲半径 | mm | 50 | |
镀银铜导体 | 抗张强度 | MPa | ≥196 |
断裂伸长率 | ％ | ≥0.5 | |
镀银铜包钢导体 | 抗张强度 | MPa | ≥758 |
断裂伸长率 | ％ | ≥1 | |
FEP护套 | 抗张强度 | MPa | ≥ 19 |
断裂伸长率 | ％ | ≥ 300 | |
LSZH护套 | 抗张强度 | MPa | ≥ 10 |
断裂伸长率 | ％ | ≥ 125 | |
阻燃及环保
阻燃性能 | IEC60332-1-2 | 绝缘和护套 |
环保要求 | RoHS、REACH |
