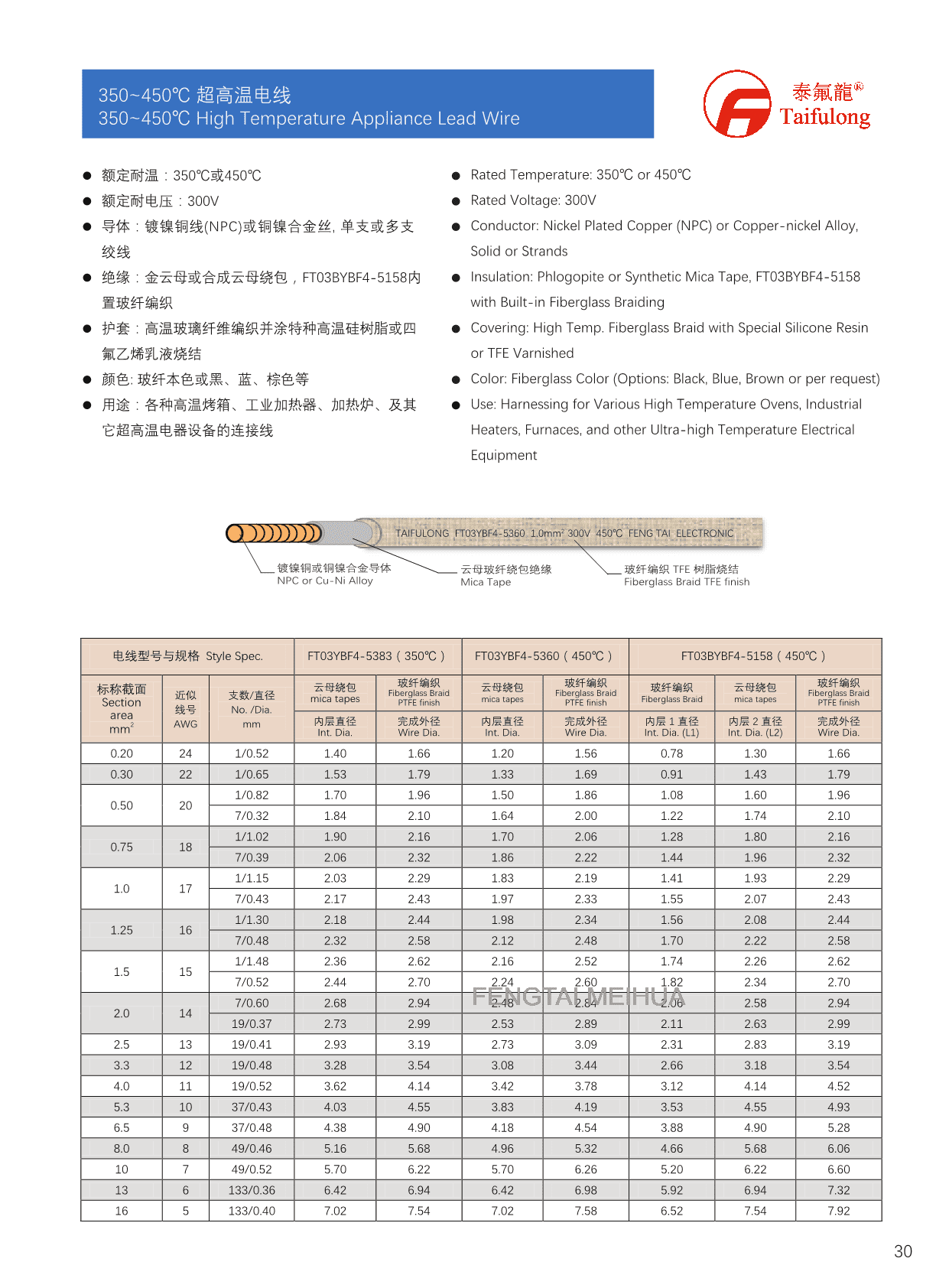

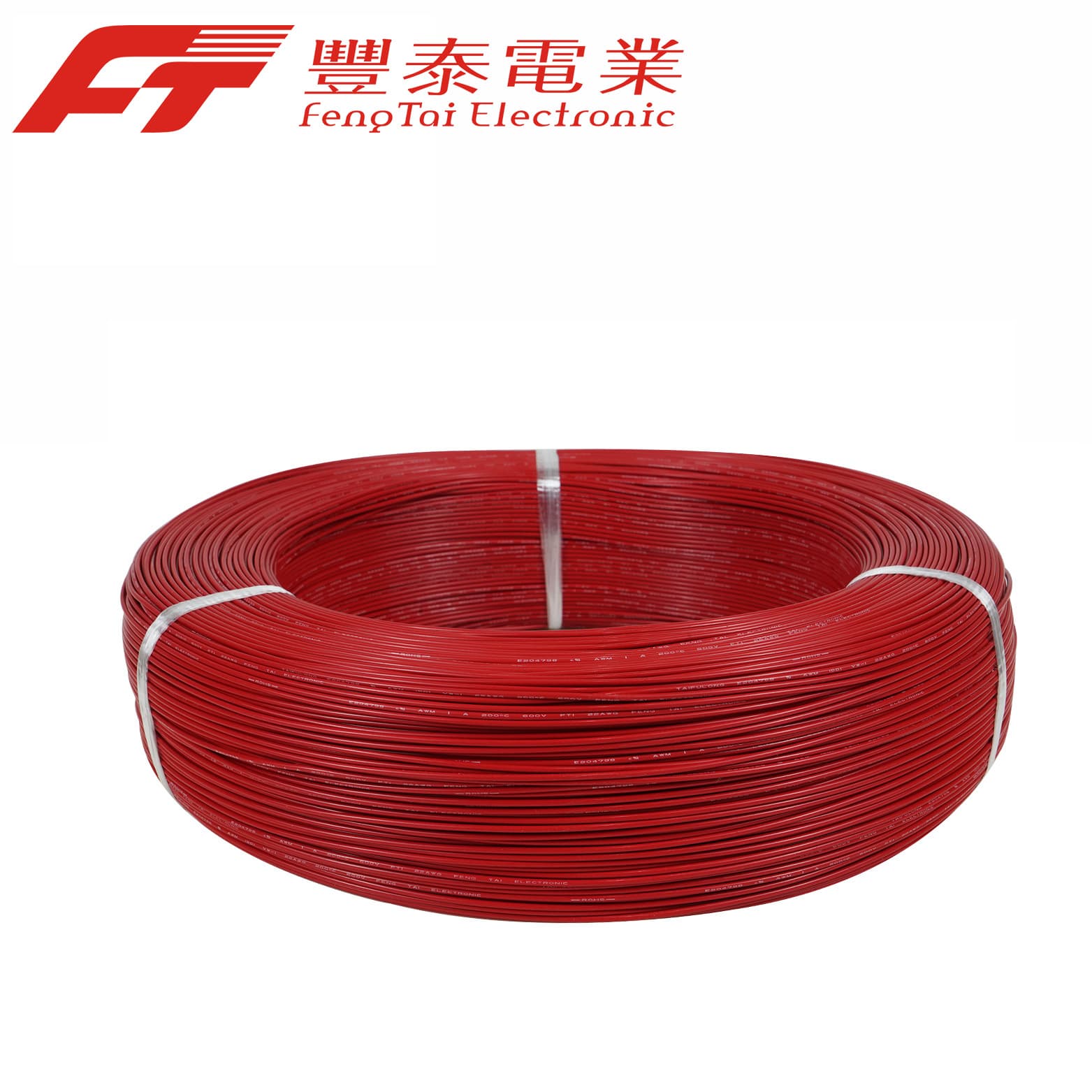

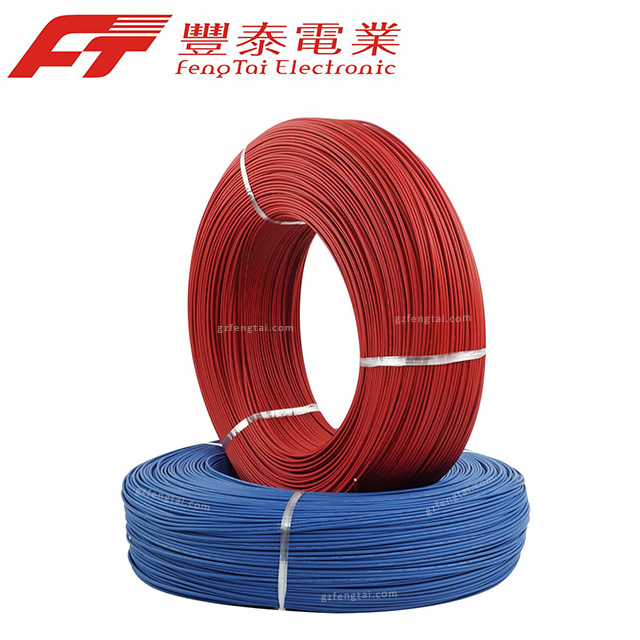

超高耐温电缆

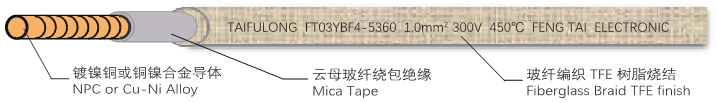

| 电线型号与规格 | FT03YBF4-5383 (350°C) | FT03YBF4-5360 (450°C) | FT03BYBF4-5158 ( 450°C ) | ||||||
标称 截面 | 线号 AWG | 支数/直径 | 云母绕包 | 玻纤编织 | 云母绕包 | 玻纤编织 | 玻纤编织 | 云母绕包 | 玻纤编织 |
| 内层直径 | 完成外径 | 内层直径 | 完成外径 | 内层1直径 | 内层2直径 | 完成外径 | |||
| 0.2 | 24 | 1/0.52 | 1.4 | 1.66 | 1.2 | 1.56 | 0.78 | 1.3 | 1.66 |
| 0.3 | 22 | 1/0.65 | 1.53 | 1.79 | 1.33 | 1.69 | 0.91 | 1.43 | 1.79 |
| 0.5 | 20 | 1/0.82 | 1.7 | 1.96 | 1.5 | 1.86 | 1. 08 | 1. 60 | 1.96 |
| 7/0.32 | 1.84 | 2.1 | 1.64 | 2 | 1.22 | 1.74 | 2.1 | ||
| 0.75 | 18 | 1/1.02 | 1.9 | 2.16 | 1.7 | 2.06 | 1.28 | 1.8 | 2.16 |
| 7/0.39 | 2.06 | 2.32 | 1.86 | 2.22 | 1.44 | 1.96 | 2.32 | ||
| 1 | 17 | 1/1.15 | 2.03 | 2.29 | 1.83 | 2.19 | 1.41 | 1.93 | 2.29 |
| 7/0.43 | 2.17 | 2.43 | 1.97 | 2.33 | 1.55 | 2.07 | 2.43 | ||
| 1.25 | 16 | 1/1.30 | 2.18 | 2.44 | 1.98 | 2.34 | 1.56 | 2.08 | 2.44 |
| 7/0.48 | 2.32 | 2.58 | 2.12 | 2.48 | 1.7 | 2.22 | 2.58 | ||
| 1.5 | 15 | 1/1.48 | 2.36 | 2.62 | 2.16 | 2.52 | 1.74 | 2.26 | 2.62 |
| 7/0.52 | 2.44 | 2.7 | 2.24 | 2.6 | 1.82 | 2.34 | 2.7 | ||
| 2 | 14 | 7/0.60 | 2.68 | 2.94 | 2.48 | 2.84 | 2.06 | 2.58 | 2.94 |
| 19/0.37 | 2.73 | 2.99 | 2.53 | 2.89 | 2.11 | 2.63 | 2.99 | ||
| 2.5 | 13 | 19/0.41 | 2.93 | 3.19 | 2.73 | 3.09 | 2.31 | 2.83 | 3.19 |
| 3.3 | 12 | 19/0.48 | 3.28 | 3.54 | 3.08 | 3.44 | 2.66 | 3.18 | 3.54 |
| 4 | 11 | 19/0.52 | 3.62 | 4.14 | 3.42 | 3.78 | 3.12 | 4.14 | 4.52 |
| 5.3 | 10 | 37/0.43 | 4.03 | 4.55 | 3.83 | 4.19 | 3.53 | 4.55 | 4.93 |
| 6.5 | 9 | 37/0.48 | 4.38 | 4.9 | 4.18 | 4.54 | 3.88 | 4.9 | 5.28 |
| 8 | 8 | 49/0.46 | 5.16 | 5.68 | 4.96 | 5.32 | 4.66 | 5.68 | 6.06 |
| 10 | 7 | 49/0.52 | 5.7 | 6.22 | 5.7 | 6.26 | 5.2 | 6.22 | 6.6 |
| 13 | 6 | 133/0.36 | 6.42 | 6.94 | 6.42 | 6.98 | 5.92 | 6.94 | 7.32 |
| 16 | 5 | 133/0.40 | 7.02 | 7.54 | 7.02 | 7.58 | 6.52 | 7.54 | 7.92 |
| 说明: 本表导体为常用规格，可选单支线或其它结构 尺寸为毫米 | |||||||||
